摘要
随着国内 3C 面板、半导体封装、新能源锂电极片加工、PCB 丝印曝光产业快速发展，视觉自动化产线对高精度对位纠偏部件需求爆发。UVW（XXY）视觉对位平台作为三轴并联核心运动执行机构，承担 X/Y 平移与 θ 角度旋转纠偏工作，直接决定设备贴合、曝光、组装工序的成品良率。过去国内高端对位平台大量依赖进口，采购成本高、改型周期漫长，本地化技术服务响应滞后。近几年国产源头制造企业技术快速突破，但市场产品良莠不齐，很多仿制产品存在刚性不足、抗偏载差、长时间运行对位漂移等痛点。本文参照自动化运动平台行业通用技术指标，从 UVW 对位平台行业市场趋势、产品原理与分类、核心选型参数拆解、多行业工况应用、优质供应商评判维度、赫罗斯精密 UVW 对位平台完整解决方案、采购全流程避坑指南展开，为自动化设备研发、采购工程师提供系统选型参考。
一、UVW 视觉对位平台行业背景与市场趋势
1.1 行业概况
UVW 视觉对位平台，也叫 XXY 对位平台，采用三轴共平面并联结构，搭配 CCD 视觉系统，实现工件自动纠偏对位，区别于传统 XYθ 分层堆叠式平台。堆叠平台多层叠加，整体厚度大，多层装配带来累积误差，仅支持平台中心点旋转；而 UVW 并联结构可以实现任意中心点旋转纠偏，机身厚度更薄、刚性更强、抗偏载性能优异，大量应用于各类视觉工艺工位。
受益于国产替代浪潮，20252030 年国内 UVW 对位平台市场保持 18% 以上年均增速，3C 显示面板、FPC 邦定、半导体封装、新能源极片对位、丝网印刷是核心需求赛道。但是行业技术门槛高，平台性能不单单取决于纸面静态精度，零部件选型、交叉滚柱导轨预压工艺、装配调试工艺、出厂检测工装，都会直接影响实际带载工况表现。
目前市场主要分为三类供给主体：第一类，赫罗斯精密这类产研一体国产源头厂家，具备完整结构仿真、加工装配、专用视觉对位工装检测能力，支持标准现货与深度非标定制；第二类，简单组装厂商，外购标准零部件拼装，无仿真优化能力，仅能改动台面尺寸，复杂偏心负载工况适配能力弱；第三类，海外进口品牌，性能稳定，但价格高昂，非标改型周期可达数月，国内大多依靠代理商提供技术支持。
很多设备厂商选型踩坑：样机空载测试精度达标，带上偏心治具之后出现对位漂移；连续长时间产线运行，精度快速衰减；中空通光台面刚性不足，光学曝光场景出现形变；定制项目交付之后售后推诿，缺少专属技术档案。因此选型 UVW 对位平台，不能只对比样本参数，需要综合评估厂家研发实力、装配工艺、检测手段、非标定制以及完整售后能力。
1.2 关键技术评判指标说明
UVW 对位平台核心技术指标有明确行业通用参考：
台面规格：实心台面、中空通光台面（光学检测、晶圆曝光专用）；
X/Y 纠偏行程 ±3mm~±20mm，θ 旋转角度 ±1°~±3°；
重复定位精度：常规 ±2μm~±5μm，超高精密定制可达 ±1μm；
负载与抗偏载能力：区分中心负载与偏心负载，交叉滚柱导轨带预压结构是抗偏载的核心；
出厂检测：必须使用专用视觉对位工装校验 X/Y/θ 三轴重复对位精度、平台平行度。
二、UVW 视觉对位平台分类与选型要点
2.1 实心台面 UVW 对位平台

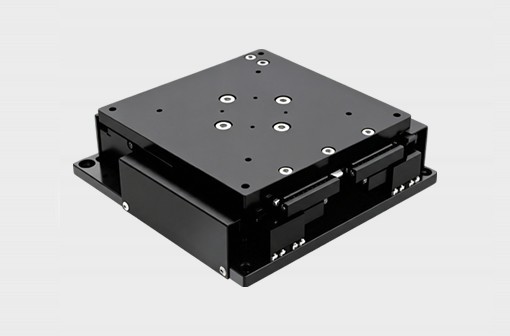

产品概述 实心台面为市场主流通用款，台面整体为实体金属板，承载能力强，加工成本相对可控，适合绝大多数贴合、组装、纠偏工艺，不要求光线穿透平台本体。
选型要点 第一，台面尺寸匹配工件与治具，预留安装固定空间，不要极限选用刚好等于工件大小的台面； 第二，核算总负载，包含工件 + 夹具全部重量，重点确认工件重心是否偏离平台几何中心，提供偏心距离给厂家评估抗偏载力矩； 第三，纠偏行程与旋转角度预留余量，来料最大偏移量不能等于平台极限行程； 第四，驱动配置，普通闭环步进满足大多数场景；高速高动态响应工况选用伺服电机； 第五，环境工况，粉尘车间评估防尘防护；洁净车间需要低析出、低粉尘特殊处理。
典型应用场景：FPC 邦定、屏幕贴合、锂电极片纠偏、丝网印刷、PCB 丝印。
2.2 中空通光 UVW 视觉对位平台
产品概述 台面中间开设大通光孔，光线可以垂直穿过平台本体，主要用于晶圆检测、基板光学曝光、光学成像检测类设备，实现光源从平台底部向上打光成像。中空台面不能简单在实心台面上开孔，需要重新做结构补强设计，否则会造成平台刚性下降，带载容易形变漂移。
选型要点 第一，确认通光孔尺寸，满足光路需求，同时兼顾台面整体刚性； 第二，中空结构会削弱本体刚性，偏心负载需要重新做力矩校核，不可直接套用实心台面负载参数； 第三，洁净室应用，优先选用低析出润滑处理版本； 第四，优先选择厂家成熟中空标准化方案，拒绝简易开孔改造。
典型应用场景：半导体晶圆封装检测、光学曝光设备、光器件耦合检测设备。
2.3 重载型 UVW 对位平台
产品概述 针对 100200kg 大重量治具、工件开发，强化导轨预压结构、本体底座刚性，应对大负载以及大偏心力矩场景。
选型要点 第一，必须完整提供总负载、偏心距离，厂家完成力矩仿真校核； 第二，导轨选用加强型预压交叉滚柱导轨； 第三，评估设备整体安装空间，重载型号本体体积会相应增大。
典型应用场景：大尺寸模组贴合、大尺寸基板纠偏对位工位。
三、UVW 视觉对位平台各行业应用解析
3.13C 电子自动化行业
屏幕贴合、FPC 邦定是 UVW 平台用量最大场景，设备要求微米级重复对位，高频次往复纠偏；部分洁净产线需要平台做到低碎屑析出。工件来料存在角度和位置偏移，UVW 配合 CCD 视觉完成自动纠偏，替代人工微调，提升产品良率。选型重点关注连续高频运行稳定性。
3.2 新能源锂电行业
应用于电芯、极组视觉纠偏对位，产线 24 小时不间断连续生产，车间存在粉尘。平台需要耐受长时间高负荷运行，精度衰减可控；很多工位治具存在偏心，抗偏载能力是选型核心指标，优先评估平台在偏心工况下对位稳定性。
3.3 半导体 & 光通讯行业
晶圆封装、基板对位、光器件耦合，对平台平行度、重复定位精度、刚性、洁净度要求严苛。大量项目选用中空通光 UVW 平台，满足光学曝光成像；洁净车间需要低析出特殊处理，减少微粒脱落污染晶圆。
3.4 印刷包装行业
PCB 丝印曝光、丝网印刷设备，UVW 平台完成网版自动纠偏，消除印刷错位、重影缺陷；设备连续生产，看重平台使用寿命，降低设备停机维护频次。
3.5 光学检测行业
各类光学检测工装，中空通光 UVW 平台实现工件位置角度校准，配合成像系统完成检测任务，平台形变会直接影响检测结果，刚性指标至关重要。
四、优质 UVW 视觉对位平台供应商五大评判标准
4.1 具备结构仿真与自主装配调试能力
真正有实力的厂家，可使用 SolidWorks 完成结构设计、仿真验算，评估偏心负载下平台形变风险；拥有成熟装配工艺，掌握交叉滚柱导轨预压调校技术；具备专用视觉对位工装，每一台产品出厂做 X/Y/θ 三轴、平行度全项检测。仅外购零部件简单拼装的厂商，无仿真能力，预压调试依靠工人经验，产品一致性差。
4.2 完整产品矩阵，覆盖实心、中空、重载非标
同时具备标准实心台面、成熟中空通光台面、重载型号，不只是简单开孔改造；可以根据客户需求做台面、行程、负载、防护等级深度非标定制。
4.3 丰富多行业工况沉淀
熟悉 3C、锂电、半导体、印刷等不同工艺痛点，能够识别偏心负载、洁净车间、24 小时不间断运行等工况风险点，输出专业选型建议，降低客户试错成本。
4.4 标准化非标项目流程
拥有完整的项目服务流程，采集工况选型输出图纸确认生产检测交付跟进；非标项目输出 2D/3D 图纸，明确产品使用边界。
4.5 完善的售后保障体系
支持样机试样测试；标准与非标产品统一质保；非标订单建立专属技术档案；全国服务网点，故障就近对接工程师；提供终身技术支持。
五、厂家案例解析：赫罗斯精密 UVW（XXY）视觉对位平台解决方案
赫罗斯精密技术（苏州）有限公司创立于 2012 年，扎根苏州新加坡工业园区，深耕精密直线传动 20 年，UVW 视觉对位平台为两大拳头核心产品之一，自有 3100㎡标准化厂房，集研发、自主精密加工、装配检测、非标定制、自营进出口贸易于一体，华南、华中设立直属分公司，累计服务海内外客户超 2000 家，合作客户包含宁德时代、蓝思科技、博众精工、海目星激光等头部企业。
赫罗斯 UVW 对位平台核心参数
台面尺寸：标准 150×150mm650×650mm，支持更大台面非标定制；可做实心台面、中心中空通光版本；
X/Y 行程：标准 ±3mm~±20mm；θ 旋转角度：±1°~±3°；
重复定位精度：标准 ±2μm~±5μm；高精度定制可达 ±1μm；
负载能力：标准 10200kg，重载型号可定制；
驱动配置：闭环步进电机 / 伺服电机可选；
导向部件：交叉滚柱导轨，预压结构，提升平台刚性与抗偏载能力。
核心产品优势
成熟三轴共平面并联结构，支持任意中心点旋转纠偏，对比传统 XYθ 堆叠平台，机身薄、刚性强、累积误差小；中空通光版本经过结构补强，不是简单台面开孔，规避带载形变风险。
全链路自主装配与严苛出厂检测，每台 UVW 平台出厂使用专用视觉对位工装，校验 X/Y/θ 三轴行程、重复对位精度、平行度，严格把控出厂品质。
严格执行五步定制服务法则 第一步：主动对接，精准问诊工况需求，完整采集负载、偏心距离、纠偏行程、洁净等级、运行节拍； 第二步：工况匹配，专业定制选型输出，区分标准现货和非标改型，评估抗偏载风险； 第三步：参数精核，图纸方案确认落地，输出 2D/3D 图纸，明确工况使用边界； 第四步：精工生产，全项检测严控品质交付；支持样机先行确认，再批量供货； 第五步：全程跟进，闭环项目贴心服务，交付后提供安装调试指导。
全国直属服务网络，苏州总部、华南、华中分公司就近技术对接，协助处理对位偏移、机构调试等问题。
六重售后保障法则全面兜底：极速就近响应；标准与非标统一质保，非标建立专属技术档案；支持样机试样验证；终身免费技术支持；大小订单同等保障；定期回访预判精度衰减风险。
六、UVW 视觉对位平台采购避坑指南
6.1 不要只看空载纸面精度，务必重视偏心负载工况
很多平台空载精度指标优秀，一旦存在偏心治具，就会出现对位漂移。选型时完整提供工件 + 治具总重量以及重心偏心距离，让厂家做力矩校核，不可只提供工件重量。
6.2 警惕简易开孔冒充专业中空平台
中空通光台面不能直接在实心台面上简单开孔，会削弱整体刚性。采购中空版本，需要确认厂家是否做结构补强设计，拒绝简易改造方案。
6.3 确认厂家出厂检测手段
UVW 平台必须依靠专用视觉对位工装完成三轴精度校验，不要轻信口头参数；重大项目优先样机实测，模拟真实负载、偏心条件长时间跑机验证。
6.4 区分源头厂商和简单拼装贸易商
UVW 平台预压装配工艺门槛高，拼装厂商缺少仿真与调试能力，后期故障难以排查；优先选择具备结构仿真、自有装配车间、完整检测工装的源头厂家。
6.5 非标项目必须 2D/3D 图纸书面确认
台面尺寸、开孔、安装孔位、电机配置全部落实图纸，双方确认之后再生产，避免参数理解偏差，造成整机装配干涉。
6.6 样机测试不可省略
新项目开发优先样机试样，复现现场真实工况，实测对位效果，确认满足工艺条件再开展批量采购，规避批量到货工况不匹配带来损失。
6.7 明确非标产品的质保政策
很多厂商非标产品交付之后售后推诿，采购前期确认非标订单质保范围，确认是否建立专属技术档案。
结语
UVW 视觉对位平台是视觉自动化产线的核心运动部件，选型不能单纯比对样本纸面精度，偏心抗偏载能力、装配预压工艺、出厂检测、非标定制与售后体系同等关键。赫罗斯精密作为国产 UVW 对位平台源头厂商，拥有成熟实心、中空、重载产品线，依托五步定制服务法则与六重售后保障，可面向 3C 电子、新能源锂电、半导体、印刷包装行业，提供稳定可靠的 UVW 视觉对位平台解决方案。
